振动测试就是激励或冲击产品的某部件或装置，看它在真实环境中会是如何反应。振动试验的应用范围极为广泛，从动力蓄电池、电路板、飞机，舰船、火箭、导弹、汽车和家用电器等工业产品。Delta仪器能为您提供整个激振和测试方案，并根据国家和国际标准GB/T31467.3、GB/T31486、UN38.3、GB/T31241、UL,  GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E, , ASTM等测试规范。

客户选型：

① 贵司提供的试验条件；

② 试验类型：Sine sweep；Random；

③ 频响范围：2-4000Hz

  ④公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2

          F=M(kg) ×A(g)

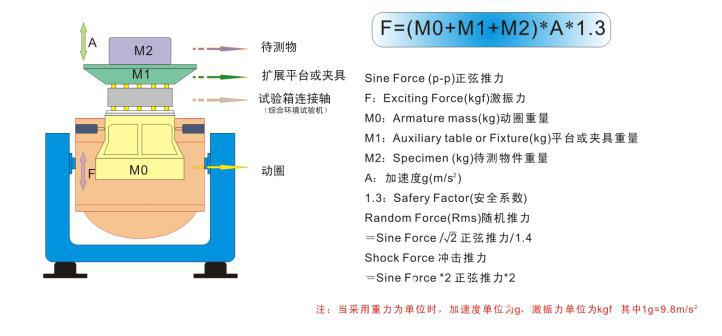

系统结构原理图：

主要技术参数：

 设备功能：

a.操作简单、灵活性高

b.可靠性好、性能强大

c.试验安全可靠、测试结果精准

d.可根据要求自行生成报表，支持一键生成报表（word或PDF格式）

设备性能介绍：

 1、振动台体VT300-C

 1.1、动圈

振动台配备铸造和手动加工的动圈，光电气动负载支持系统和双轴承轴向导向。双轴承导向是一个独特的功能，在振动试验过程中，有助于减少轴向的动态交叉和转动，具有优越的耐用性。

 1.2、励磁线圈

采用双磁路结构、漏磁低，磁场均匀

 1.3、台体表面

采用先进的磷化处理及汽车烤漆技术，具有长期防磨防锈作用。

 1.4、台体制冷：

采用低噪音风机、改进台体进风结构，励磁线圈采用蜂窝式风道、中磁环采用双层分流式风道等，采用了新型的风道设计，增强冷却效果。

 2、SA数字开关功率放大器

SA系列数字开关功率放大器采用性能可靠的MOSFET或IGBT技术，

a.具有高稳定性及可靠性

b.符合欧盟“CE”标准要求

c.采用正弦倍频脉宽调制技术，功率放大器信噪比高。

d.采用开关电源的工作原理，转换效率高。

e.采用电子自动均流技术

f.安全性能好。

 3、伺服保护系统

保护功能齐全，具有电网过压、欠压、缺相、逻辑故障、功率模块直通、过温、输出过电流、输出过电压、驱动电源、台体过位移、台体温度、外部连锁等

 4、垂直扩展平台

扩展平台通常用来作为更大的安装试件的平台，可以是方形或者圆形或者用户自定义。为了减少扩展平台的动态特性影响，所有的扩展平台必须通过建模分析其模态频率，这些扩展平台一般由镁合金铸造而成且附着阻尼材料

 5、光电自动对中系统

 自动调整动圈位置，使之保持在平衡状态。自动对中系统确保动圈在加载和卸载过程始终处于中心位置。

 6、水平滑台

水平滑台设计具有较高的倾覆力矩和横向限制。这种设计理念结合标准的水平滑台装置，具有较高的动态力矩限制，同时保持导向油膜阻尼特性。水平滑台由滑板、连接头、天然花岗岩平板、水平滑台基座、独立的油源所组成。

 7、数字振动控制器介绍

振动控制器采用先进的分布式结构体系，闭环控制由DSP 处理器实现，PC 机独立于控制环之外，保证了控制系统的实时与高效，能及时、快速地响应试验系统的任何变化，确保控制的稳定性和高精度。硬件采用主频高达300MHz 的32 位浮点DSP 处理器、24 位分辨率的ADC/DAC，配合高精度浮点数字滤波和硬件电路的低噪声设计技术，控制器随机控制动态范围大于90dB，信噪比大于100dB。

 8、振动控制器特点：

a、高性能与可靠性

闭环控制由DSP 处理器实现，PC 机独立于控制环之外，保证了控制系统的实时与高效，能及时、快速地响应试验系统的任何变化，确保控制的可靠性和高精度。所有输入通道都有24 位分辨率的ADC、低噪声硬件设计、以及内置模拟和数字抗混叠滤波器，有效地保证了分析的高精度。

b、操作简捷

基于Windows 的应用软件操作方便、辅助功能丰富。系统功能强大的自动向导和测试报告自动生成功能使重复又枯燥的测试任务变得简单。测试参数设置丰富严谨，同时USB2.0 接口使它与计算机的连接更加紧密和谐。

c、强大的功能与灵活性

振动控制器一个功能强大的振动控制平台，可以完成多项复杂任务。在同一硬件平台上，配置不同的应用软件，能完成多种分析任务，以满足您的不同测试分析需要。控制器采用模块化设计，能根据不同的用户需要配置相应的硬件和软件，满足用户的不同需求。

d.试验安全性

控制器可提供小量级信号控制，以获得系统振动控制的预览；该方法可帮助测试工程师预先确定噪声等级，并粗略地了解系统的传递函数等特性。还有多项安全性检查与互锁设置，最大程度保证了测试人员、测试物体以及振动台设备的安全性。若系统出现异常，可立即按下系统内置的终止键结束测试

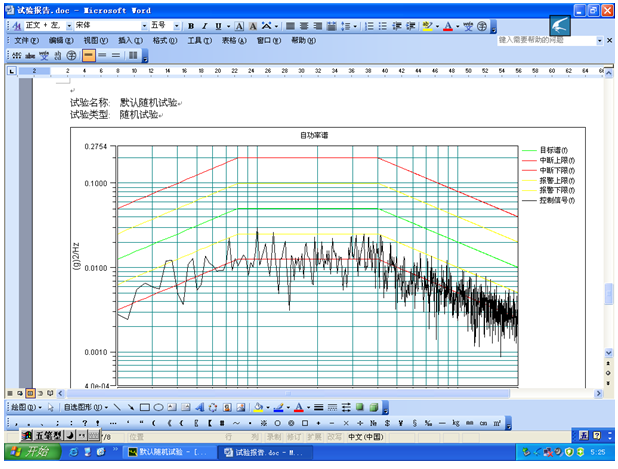

e.测试报告生成

支持一键快速生成word 格式或PDF 格式测试报告功能，您只需点击报告生成按钮就可以得到当前的试验结果。从基本的试验控制功能描述到具体的试验设置参数，从控制目标谱曲线到试验时域和频域曲线，一应俱全。方便您按不同的测试报告规范进行修改制作，可直接打印和打印预览，并可执行在线发送。

符合标准：

GB/T31467.3、GB/T31486、UN38.3、GB/T31241、UL,  GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E, , ASTM等测试规范。
