一、设备概述：

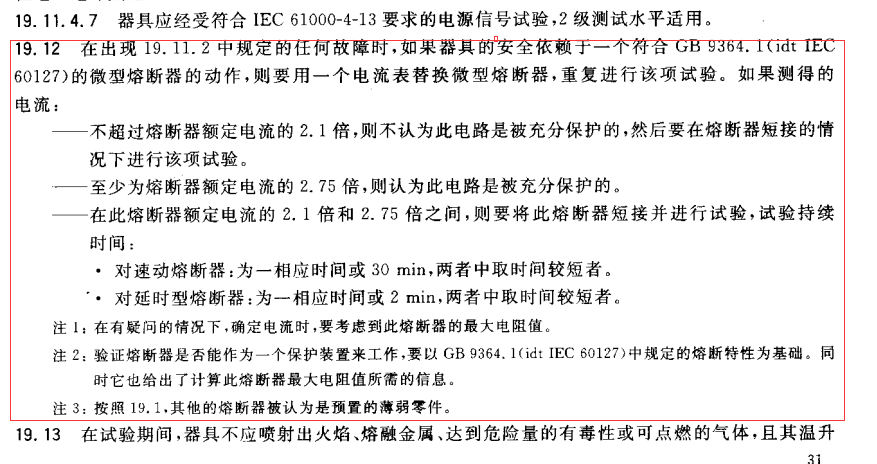

小型熔断器动作电流测试仪主要用在关于家用和类似用途电器的安全通用部分非正常试验中，本仪器完全符合GB4706.1-2005/IEC60335-1:2004中第19.12条的要求，可测出熔断丝熔断时的电流区间，是大于2.75 倍，还是2.1～2.75 倍之间，还是小于2.1倍，解决了瞬间电流无法观察记录的试验困难；小型熔断器动作电流测试仪同时能够满足GB/T 9364.1-2015及IEC60127-1:2006标准试验要求。

二、设备组成：

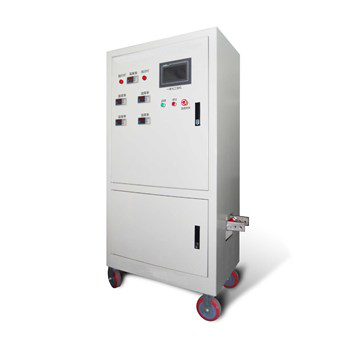

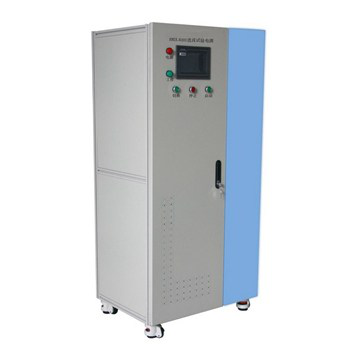

小型熔断器动作电流测试仪机箱体采用优质钢材板金加工，表面防静电,防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板；面板上装有多通道温度巡检仪电流表、电压表、电源开关、启动停止按钮、计时器等，设备底部装有强力刹车脚轮，方便运输和移动。

设备工作原理：本设备通过调压器控制大电流变压器，输出可调电流1～100A电流供给试样测试。

三、主要技术参数：

1) 输入电源：单相AC 220V，50HZ；

2) 控制及操作方式：PLC+液晶触摸屏显示；

3) 输出电流：0～50A任意可调；

4) 电流精度：±0.5% FS

5) 输出波形：交流正弦波，波形失真度小于3％。

6) 输出电流路数：1路，多路测试可串联起来；

7) 设定测试时间：1～99.99S/M/H；

8) 记录时间间隔：1S、2S、5S、10S、30S可设定；

9）本仪器测试方法是全自动测试，只需设置简单的试验电流与时间即可。每个测试周期自动通断电可预设，测试周期可预设，试验电流全自动切换记录；配有1个 USB 接口，轻松外挂 U 盘。并可以通过鼠标接口直接操作。 提供 RS232通讯接口， 可与后台计算机连接，通过 RS232 接口可以直接与电脑 PC 机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和电流曲线打印；

10）设备具有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护， 确保恒流电源正常工作，提高产品的安全性、可靠性。

11) 设备尺寸：约宽500mm×深600mm×高1300mm，重约80kg

备注：测试中可能需要用到的 交直流恒流源 客户自备。
