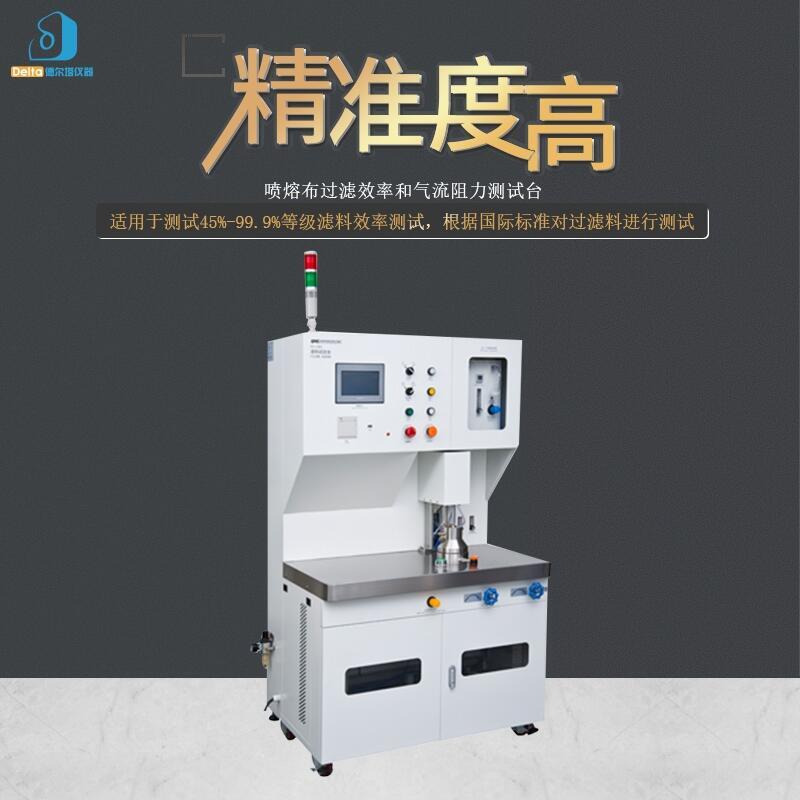

Delta仪器熔喷布过滤效率和气流阻力测试台
2020-04-14 16:09:48
浏览次数：598
品牌：Delta德尔塔仪器
产地：东莞
规格：Delta
价格：456
一．熔喷布过滤效率和气流阻力测试台概述：
熔喷布过滤效率和气流阻力测试台适用于测试45%-99.9%等级滤料效率测试，根据国际标准对过滤料进行测试。整个测试台的设计结构紧密、轻便，而且在运行测试过程中，仅仅需要额外提供合适的电源和压缩空气（无水、无油），适合于实验室、工厂等场合使用。
滤纸试验中规定使用粒子计数法测定计数效率。试验中推荐使用单分散气溶胶。压降的测量应在指定滤速下进行。
将滤纸固定在夹具上，试验风量对应所需滤速。气溶胶发生器产生的气溶胶经调整，而后静电中和（PSL），再与过滤后的试验空气均匀混合，然后进入试验区透过滤料。
为了测定效率，在滤材的上游和下游各抽取一股空气分流。使用粒子计数仪器，测定采样气流中各粒径粒子的计数浓度，通过上下游之比，然后得到所测效率。
除此之外，还要测量试验时的滤料阻力，手动调整控制流量。
产品符合JJF1190-2008《尘埃粒子计数器校准规范》
参考标准：
国标GB19082-2009
JG／T22-1999 一般通风用过滤器性能试验方法
美国ANSI／ASHRAE52.1-1992一般通风用空气净化装置试验方法
欧洲EN779：2002一般通风用空气过滤器—过滤性能的测定
日本JISB9908：2001通风用空气过滤器装置和电动空气清洁器的试验方法
欧洲EN1822 高效过滤器
ISO-29463 清除空气中微粒用高效过滤器和过滤介质
二．组成部分
1.气溶胶发生器
主要用于需要高浓度气溶胶的试验，使用0.3um的PSL标准粒子，发出的主要粒子粒径范围≥0.3um,占总数的70%以上，可以持续稳定的产生气溶胶。给滤料的上游，提供测试的粒子。
2.粒子计数器
主要用于监测被测滤料的上下游粒子浓度,得出被测滤料的效率。
3.压差传感器
主要用于测试被测滤料在一定试验流量下的压差（或者阻力）。
4.不锈钢夹具
主要用于被测滤料的压紧和密封。
5.进口气泵
主要用于通过滤料的试验流量，流量稳定，绿色节能，振动噪音小。
6.电器控制及软件
设备的电路控制及操作，软件的运算及数据处理，上游浓度的稳定性判断，操作控制，参数设置。
三．技术参数
|
型号 |
GS-R1009 |
|
测试效率范围 |
45%-99.9%@≥0.3μm |
|
测试面积 |
100cm² |
|
测试压差范围 |
0-50pa±1% , 50-500pa±1.5% |
|
被测滤料试验流量 |
25-100L/min±2.5%(可调) |
|
试验气溶胶类型 |
PSL粒子颗粒 |
|
计数器采样流量 |
2.83L/min ±5% |
|
粒子粒径显示 |
@≥0.3um |
|
计数器激光光源 |
激光二极管 |
|
进口气泵 |
连续工作稳定 |
|
数据内存容量 |
1∽1000组测量数据，可导出 |
|
屏幕显示 |
彩色7寸触摸屏 |
|
打印方式 |
内置式热敏打印机 |
|
电源 |
交流220V/50Hz |
|
功率 |
1kw |
|
数据导出接口 |
USB |
|
环境 |
使用环境：0∽40℃ 相对湿度 10∽70% |
|
储存环境：0℃∽45℃ 相对湿度0∽70% |
|
|
标准附件 |
热敏打印纸，软管(外径6mm和15mm)，使用说明书,检测报告，合格证 |
|
外形尺寸 |
长1000X 宽 760X 高1750(mm) |
|
材质 |
外壳钢板烤漆，测试部件SUS304不锈钢 |
|
重量 |
150Kg |
|
质保 |
1年 |
|
配件 |
|
|
PSL气溶胶发生器 |
|
|
静电中和器 |
|
|
稀释器 |
|
