标  准：

GB9706.3-2000 医用电气设备 第2部分：诊断X射线发生装置的高压发生器安全专用要求 2.101.2 电压的纹波百分率

GB 9706.12-1997 诊断X射线设备辐射防护通用要求

YY/T 0722-2016 （IEC 61676）医用电气设备在诊断放射学中用于X射线管电压非接入式测量的剂量学仪器

应用范围：

Dynalyzer IV型介入式X线高压分压器（HVU），是Dynalyzer管电压和管电流，电流时间输出值的数字显示单元。

提供X线曝光数据的数字和图形的输出，存储，打印功能。

产品简介：

介入式测量发生器峰值电压和电压的纹波百分率

技术参数:

1.校准标准：工厂校准，所有输出参数可溯源至国家计量院

2.电气额定值（zui大峰值电压）：阳极到阴极：150kVp，接地阳极：85 kVp，接地阴极：85 kVp

3.X射线球管的灯丝电流（zui大）：阳极（峰值）：1 A持续1 s，阳极（持续）：700 mA，灯丝：10安培（交流有效值）

4.额定直流电压分压比：10,000：±1％（10至75 kV正负极性）

5.分压器负载：1000兆欧 对地，2000兆欧 阳极 - 阴极

6.占空比：连续

7.频率响应：电压：0-1 kHz±2.9％ 1 kHz - 100 kHz±12.2％，阳极电流：4 kHz @ -3-dB，灯丝电流：20 Hz至20 kHz，±1db

8.灯丝电流传感器：输出电平0.1伏/安培（p-p），额定值：0.1伏/安培（±5％+零点偏移），噪声水平：0.1安培，有效值

9.阳极电流传感器：额定电流1 A，接口阻抗：42欧姆±5％，额定功率：21瓦，额定值：1毫伏/毫安，（摄影模式），20 mV /mA（透视模式）精度：1 mA至1 A，±2％（±零偏移），噪声水平：0.1 mV（p-p）（zui大）

10.测试级连接器：示波器输入5-BNC型，绝缘Accu-Dyn +电脑接口：USB-2.0 mini-B
11.高压插座3芯电缆：插座符合NEMA XR-7-1979

12.同轴电缆：两根12英尺长的RG-58 / U电缆，带BNC连接器

13.使用Accu-Dyn +显示系统，kV精度：±1％ 10-150 kV，DC至4.5 kHz，阳极电流：±0.2％ 0.1 mA-1 A，DC至2.3 kHz

曝光时间：±0.5毫秒，*阳极+阴极：波形和计算的kV值反映了4.5 kHz的带宽


商品详情：

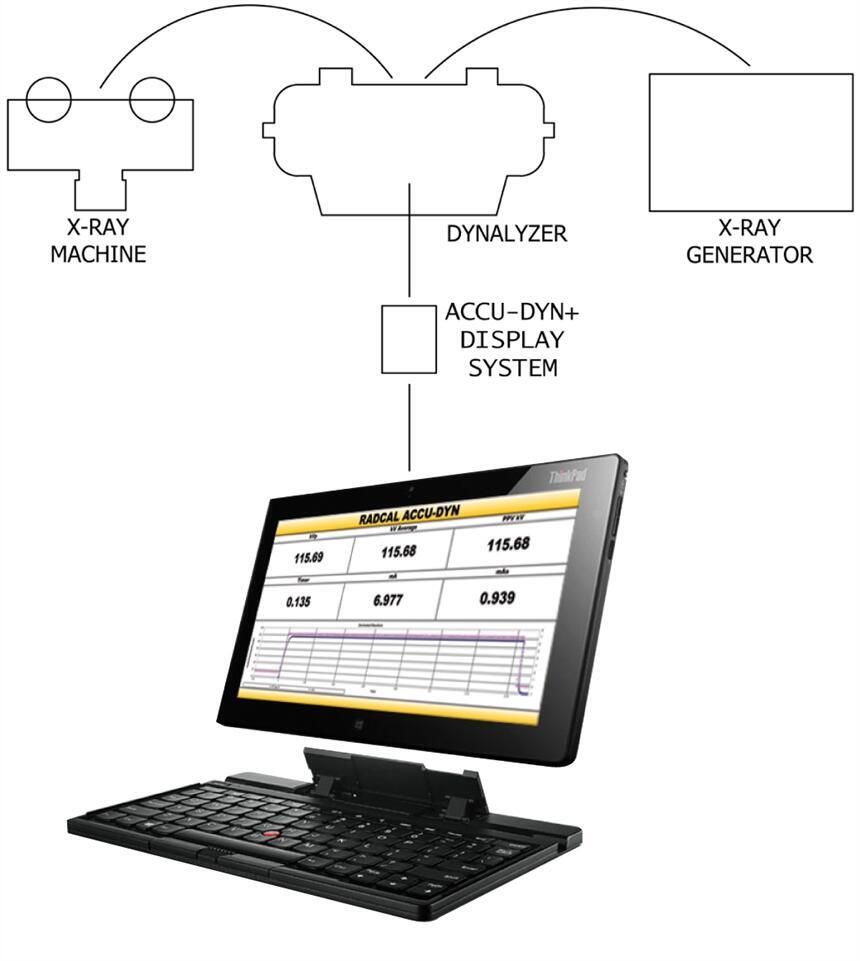

Dynalyzer IV 介入式高压分压器系统

可选择的配件

1.分压器显示单元

2.连接电缆（需根据球管的高压电缆规格订购）
