一、适用范围:

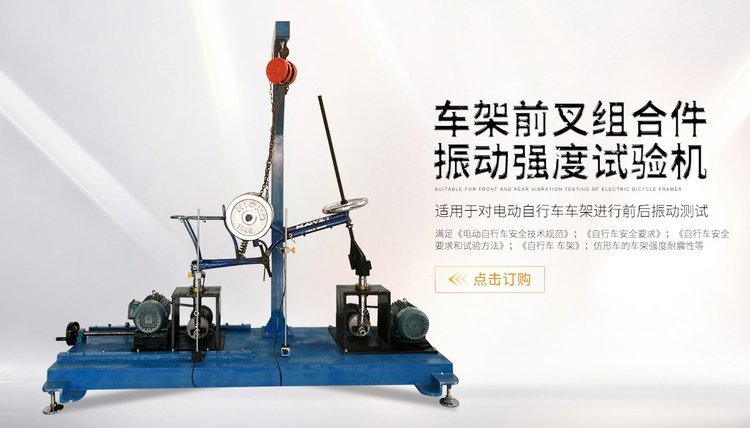

电动自行车车架前叉振动试验机能对电动自行车车架/前叉组合件进行动态模拟加载，来实现对车架/前叉组合件振动的试验过程。本设备主要用于测试车架/前叉组合件的强度性能，适用于对电动自行车车架进行前后振动测试。

二、试验原理：

将被测试样按标准试验要求固定于测试台上，完全模拟电动自行车在骑行过程中的受力情况，根据标准设定测试力的大小和振动次数,观察车架在经过一定的试验次数后有无发生断裂或裂痕，连接件及紧固件有无松脱等情况,在测试过程中如果试件中途破坏或试件试验次数到达,机台会自动停机并保留测试结果。

三、满足标准：

GB17761-2024《电动自行车技术规范》；

GB 3565-2005 《自行车要求》；

DIN 79100-2000《自行车要求和试验方法》；

QB/T1880-2008 《自行车 车架》；

JIS D 9401-2010《自行车、车架》附件：仿形车的车架强度 耐震性 。

四、主要技术参数：

1)? ?控制方式： PLC 触摸屏操作；

2)? ?试验频率： 0-15Hz可调；

3)? ?负重： 0-100kg；

4)? ?加速度： 0-3.2g；

5)? ?转速精度：±0.5％；

6)? ?电源：AC220V ，50/60Hz；

7)? ?前后振幅： 0-25.4mm,可调；

8)? ?动力源：电机驱动；

9)? ?试验次数： 0-999999次任意设定,自动显示试验进程,自动保留测试结果

10) 停机方式：达到次数或试件中途损坏,自动停机,并保留试验次数

11) 微动开关：附有微动开关,测试物损坏时,自动停机设施

12) 双振动源，前后振动独立控制，坚固耐用，具有较高的抗共振性；

13) 机座：采用钢构特别设计,适用于各种尺寸、形状的车架,是种多功能测试台

14) 水平脚：前后左右有水平调整脚,可调水平

15) 外观：静电喷塑,电镀硬铬处理

16）减振方式：测试台底座安装减震气囊；

17）整机重量：约1400公斤；

18）整机尺寸：1880*800*1800mm（L*D*H）
